攝像機立桿避雷針化防雷設計概況
來源：安防百科 /
時間: 2015-05-18
目前，安防行業較為流行的“專業防雷廠家”設計是這樣描述的：“前端設備，如攝像頭應置于接閃器（避雷針或其它接閃導體）有效保護范圍之內。當攝像機**架設時，原則上為了防止避雷針及引下線上的暫態高電位，避雷針*好距攝像機3－4米的距離。如有困難，避雷針也可以架設在攝像機的支撐桿上，引下線可直接利用金屬桿本身或選用Φ8的鍍鋅圓鋼。為防止電磁感應，沿電線桿引上的攝像機電源線和信號線應穿在金屬管內以達到屏蔽作用，屏蔽金屬管的兩端均應接地。”
還有更明確的描述：“室外金屬立桿攝像機需不需要與立桿絕緣？不需要，且必須進行可靠的等電位連接。當金屬立桿遭受直接雷擊或泄放雷電流時會在金屬立桿周圍產生一磁場，這一磁場達到一定強度時會對附近的電子設備放電；而攝像機外殼與金屬立桿連接后不存在電位差；攝像機更安全。”

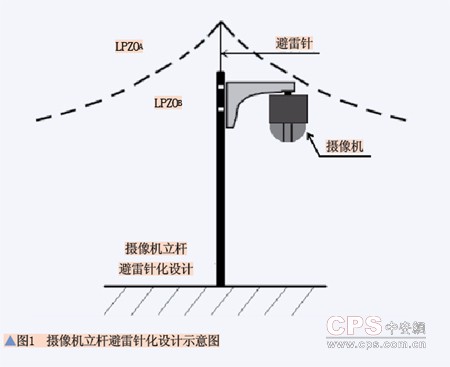

我們把這類設計稱為“攝像機立桿避雷針化設計”，它的典型架構如圖1所示。
安防行業許多工程的防直擊雷，均是照此設計的。然而，這種看似可以很好的防雷設計，但在不少工程中運用中并不防雷，不僅造成了設備的損害，甚至還影響到工程的整體質量。
目前，安防行業還有一種流行做法和觀點：“防雷就要接地，接地就可以防雷，接地就可以防干擾”。把接地當成了安防系統防雷、防干擾的“法寶”，導致多點接地的安防系統屢見不鮮。
大量工程案例表明，不打雷不下雨，還會莫名其妙的燒毀設備，燒毀抗***、避雷器等。對上述這些現象，EIE實驗室經過多年的模擬實驗研究和典型工程案例分析，初步揭開了其中的奧秘。
防雷器、浪涌保護器是否真能防護雷擊
許多“專業防雷廠家”介紹，要在立桿避雷針攝像機端和主機視頻輸入點，安裝他們的“防雷器”或浪涌保護器。但是，有不少案例顯示，*后連防雷器一起被燒毀。
這種“專業防雷廠家”視頻通道的防雷設計，有幾個疑點值得關注：
