如何給監控立桿做防雷?
來源:安防百科 /
時間: 2022-06-16

我們知道,雷電主要分為直擊雷和感應雷,直擊雷顧名思義就是直接打擊到物體上的雷電,感應雷則是通過雷擊物體旁邊的金屬導體感應,間接打擊到物體上。我們的設備被雷擊,有85%都是感應雷。那么如何做呢?

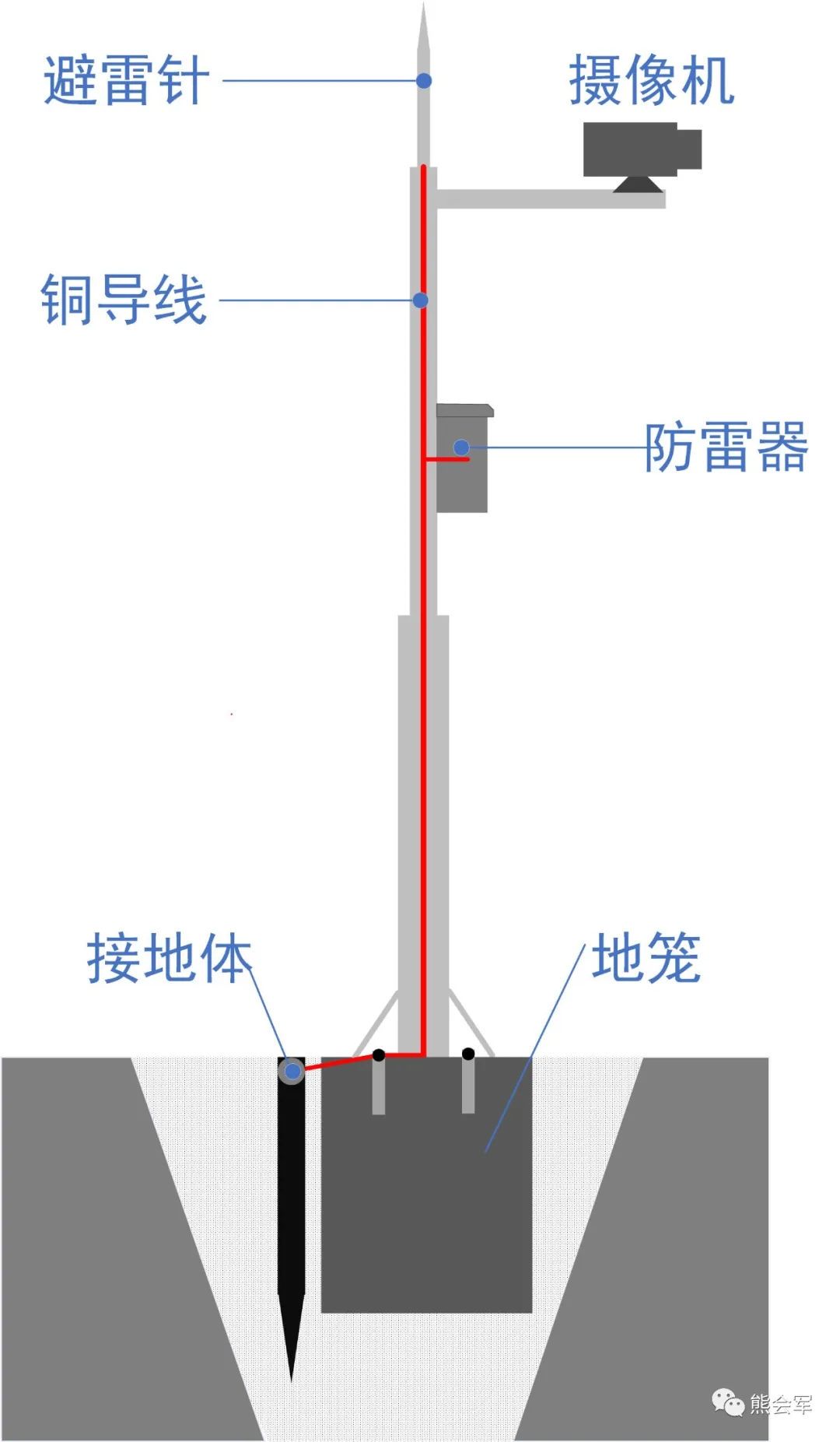

我們把監控立桿防雷分為上、中、下三部分。上面,需要安裝避雷針,中間,需要安裝防雷器,下面,需要預埋接地體。避雷針防的是直擊雷,安裝好避雷針后,我們還需要用一根4平方或6平方的銅導線引入大地,注意,不能通過立桿。防雷器,安裝在設備箱里,它是防感應雷的。它的一端接攝像機,另一端接交換機,接地線與銅導線進行連接,同樣不能連接監控立桿。*下面是接地體,我們首先需要將 1.5米長的三角鐵埋入地下,然后用 30*5mm的扁鋼與接地體進行焊接。扁鋼再與導線進行連接。并且保證接地體的接地電阻小于4歐姆。

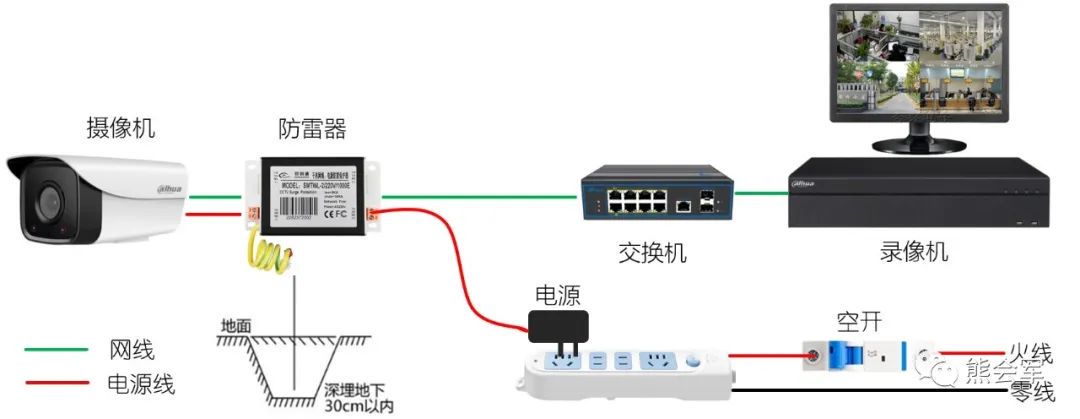

*后,我們看一下,整個系統的結構圖。市電經過空開給防雷器供電,防雷器再給攝像機供電。攝像機信號經過防雷器傳輸給交換機。*后,防雷器的地線與接地體進行連接,它的作用就是把多余的電流引入地下來保護設備。
