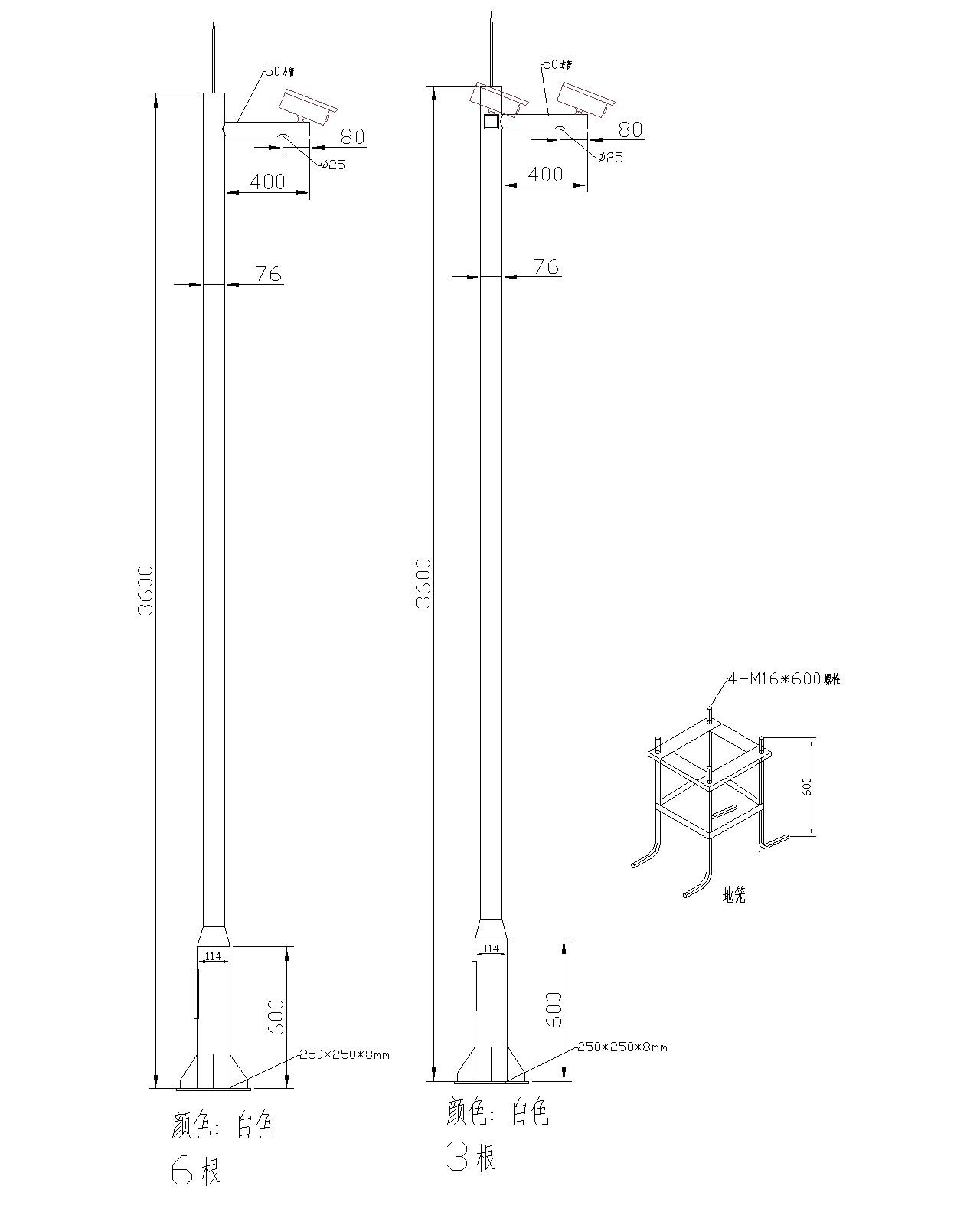

攝像機立桿監控立桿設計圖
來源：新聞中心 /
時間: 2015-05-28
監控立桿要求攝像機離地面高度一般不低于5米，挑臂長度3～5米，立桿下端管徑應在220 mm±10mm、上端管徑應在120 mm±5mm，管壁厚度應≥6mm，表面防腐、抗臺風。立桿基礎深度不低于1.5米，基礎直徑大于1米，采用混凝土灌筑，以確保立桿的牢固度。
室外機箱結構為露天防雨箱設計。機箱高度為0.8米，寬度為0.6米，厚度為0.45米。箱體防護等級達到IP54防護等級。需要有機箱基礎,整體美觀，表面噴涂明顯的警示標志，機箱離地面高度不小于30厘米）。室外機箱內需安裝光端機和監控電源；其中光端機采用1V+1D（一路視頻+一路反向數據）的單路光端機，具有FC/ST接口，傳輸距離：0—30KM；光學波長為1310/1550nm，頻率響應5Hz～8MHz，視頻格式兼容PAL、NTSC、SECAM，信噪比≥70dB，電壓1Vp-p 75Ω，視頻接口BNC，采用8位線*數字PCM編碼；數據RS-232、RS-422、RS-485可選，誤碼率小于10-9；并將機箱和立桿進行統一防雷接地。
