視頻監控系統立桿設計及施工標準
來源：新聞中心 /
時間: 2022-06-16
全球視頻監控市場的規模達到了148億美元，其中中國市場占了全球監控市場銷售的41%。對于未來視頻監控領域的市場前景，預計全球視頻監控市場每年的復合增長率將會在6.3%左右，而中國市場每年的復合增長率將超過全球平均的預計水平，達到10.6%左右。現在城市主要路口、包括農村進村的主路都全部安裝了視頻監控系統，隨著智能化的演進，視頻監控運用的場景已經不僅僅是單一的視頻監控，車輛人員識別、消防通道堵塞檢測、森林火災熱成像檢測等都已經全面應用了，安裝監控攝像機就會用的立桿支架等，下面給大家分享關于攝像機立桿的一些設計要求及施工標準。文末也會附上關于監控立桿的CAD設計圖紙供大家免費下載參考。
一. 監控立桿一般設計要求
1、監控立桿鋼材材質一般為國際標準低硅低碳高強度Q235，立桿表面熱鍍鋅后用專用設備對其表面進行拋光處理，采用活碳酸漆，再靜電噴塑對其表面處理。鍍鋅層厚度≥85um，塑層厚度≥85um，抗風能力≥45m/s,緊固件螺釘及螺母為不銹鋼。
2、攝像機立桿基礎底座灌澆水泥尺寸為0.6m*0.6m*1.2m，預埋件尺寸為0.4m*0.4m*1.0m。基礎鋼板上鋼筋配鍍鋅螺絲，平光墊圈和彈簧墊圈。材料要求：桿件基礎結構件鋼板不小于3.5mm、鋼筋不小于20mm、混凝土標號C30、PVC彎管不小于2英寸；加裝接地體。
3、立桿接地采用TN-C-S系統，在電源進線處零線作重復接地。接地坑要求2000m×1500mm×1000mm，接地電阻不超過4歐姆。
4、立桿直立后，使用經緯儀對桿的兩向垂直度做檢驗，垂直度偏差小于5%。
二. 監控立桿設計
1、一般的城市道路監控立桿均按照高６米橫臂1米，來進行制作。沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥。混凝土的配比和*小水泥用量應符合GBJ204-83的規定；
2、監控桿必須有良好接地*好加引線導入地下（建議導電不走桿體），其接地電阻小于４歐；
3、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道垂直，地腳螺栓作為主筋；
4、監控立桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面２０~３０ mm ，再用C25細石砼把加強肋蓋住，以防止積水；
5、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100 mm以上時，必須設置手孔井。手孔井的內圍尺寸要求為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用；手孔井四壁必須抹水泥沙漿。
6、控制箱按照箱內設備容量要求進行配備，外殼采用優質冷軋鋼板壁厚不小于１.２ｍｍ外表噴室外塑粉并做好防水防盜及散熱。
7、結構用鋼不得影響材料和機械*能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。
8、設計依據：設計風載：23ｍ/ｓ2，疲勞壽命：30年，按****標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。
三. 焊接材料的要求
1、符合現行**標準的規定，并有合格證明文件。碳素鋼采用E43型焊條，焊條質量應符合**國標的規定，絕不使用皮脫落、焊芯生銹或受潮的焊條，以及帶銹的焊絲。焊接尺寸符合設計要求，焊縫金屬表面的焊波均勻，不得影響強度的裂紋、夾渣、焊瘤、燒穿、未溶合、弧坑和針狀氣孔，并且無褶皺和中斷等缺陷。焊縫區咬肉深度不允許超過0.5mm，累計總長不得超過焊縫總長的10%。焊縫寬度小于20mm，焊角余高為1.5mm~2.5mm，角焊縫的焊角高度應為6mm~8mm，焊角尺寸不允許小于設計尺寸。
2、防腐處理采用熱浸鋅，在進行防腐處理前，應對鋼構件進行有效的除銹，熱浸鋅厚度不小于85um，鋅層應均勻，用硫酸銅液作浸蝕試驗時，4次以上不露鐵，鋅層應與金屬本體結合牢固，經錘擊試驗，鋅層不剝離，不凸起。浸鋅完畢后應進行鈍化處理，并且48h鹽霧試驗合格。每100 m桿，其軸線測量的直線度誤差不超過0.5‰，桿全長直線誤差不超過1‰。
四. 立桿基礎預埋件
1、基礎的鋼筋籠應臨時固定，同時確保鋼筋籠的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中；監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓；
2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞；基礎澆筑后，基礎面必須要高于地平面5MM～10MM；混凝土必須要養護一段時間，以確保混凝土能達到一定的安裝強度。
3、每一根金屬立桿都必須接地，其接地電阻小于４歐；各立桿基礎具體數據視現場施工需要為準。
五. 立桿進線窨井施工
1、道路監控立桿一般只要求使用小規格窨井，為了設備安裝方便窨井宜設置在監控桿附近；當地下水位不高時，窨井井底只鋪礫石（沙子）墊層，以便雨天在窨井中積水滲入地下，但井壁下則須有混凝土基礎墊層，井壁粉水泥沙漿；當地下水位很高時，窨井井底加一層10CM的混凝土墊層，井壁和井底要粉刷防水沙漿；
2、凈尺寸500×500×600（長×寬×高），采用Mu10磚M5水泥沙漿240厚砌筑，蓋板用Φ8@150雙向配置C20砼預制板厚為60厚，標高同人行道面或綠化帶，板面須光滑，設提孔，按國標制作蓋板。各窨井土建具體數據視現場施工需要為準。
六. 部分設計圖

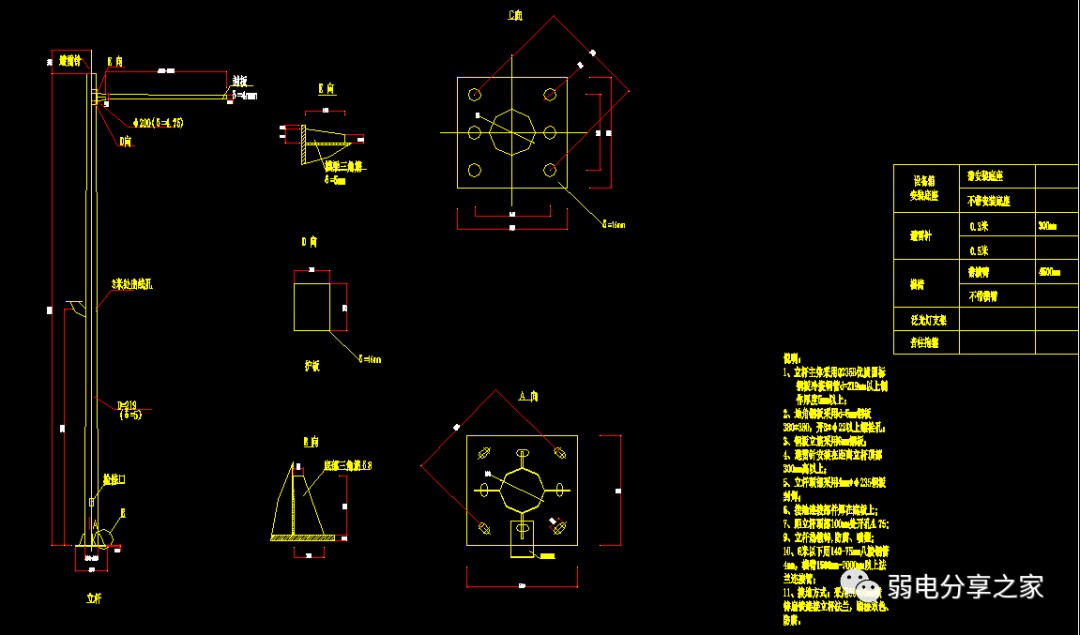

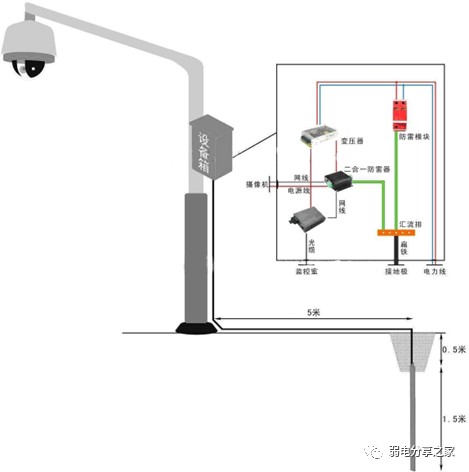

小區監控立桿設計圖，小區內立桿一般為3米至4米左右，設備箱內一般會放置網絡交換機或收發器，監控電源、防雷器，部分距離較遠的的可能需要敷設光纜，箱內會放置光纜終端盒等，一般設備箱根據設備進行調整。
6米道路立桿設計圖，普通道路監控一般使用6米立桿，挑臂按照道路寬度進行適當調整。主要道路會涉及使用9米立桿。基礎地壟大小及深度需根據立桿高度、挑臂長度進行調整。

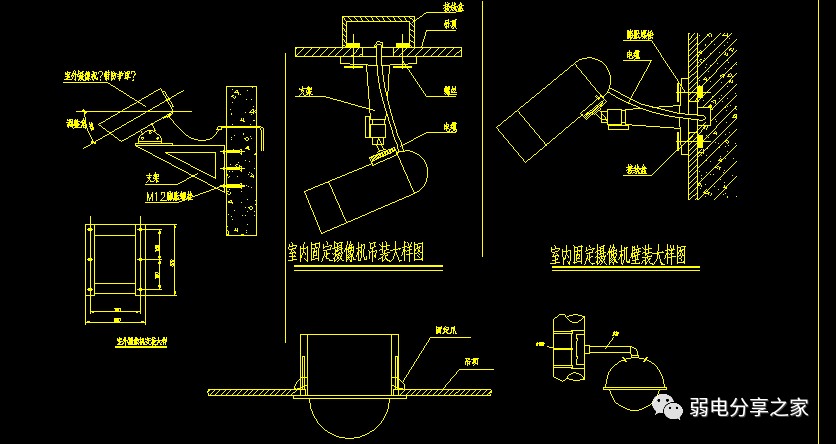

攝像機壁裝吊裝支架，目前壁裝、吊裝支架一般無特殊要求，不需要進行定制，現在各種類型的成品支架已經可以滿足90%以上的安裝環境。
