監控如何立桿？室外監控立桿制作及基礎預置件要求
來源：新聞中心 /
時間: 2022-06-16
一、室外監控立桿如何操作
一、規格
1、一般的城市道路監控立桿均按照高6米，橫臂1米，小區監控桿常規按高度3-4米臂長0.8米來進行制作。
當然也有少部分那些橫臂較長的，基礎尺寸參考：

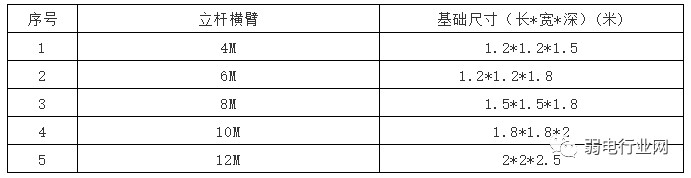

基礎開挖需要根據立桿橫臂（以L桿為例）確定立桿基礎尺寸，必須滿足設計圖紙要求，如現場條件不滿足時應保證立桿基礎的體積和設計體積相等，基礎規格可參考下表。
若立桿防風等級高于8級、抗震等級高于5級或基礎開挖處土質松的話，基礎均需要加大。
二、監控立桿基礎
1、沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥。混凝土的配比和*小水泥用量應符合GBJ204-83的規定;預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出。
2、監控立桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30 mm ，再用C25細石砼把加強肋蓋住，以防止積水。

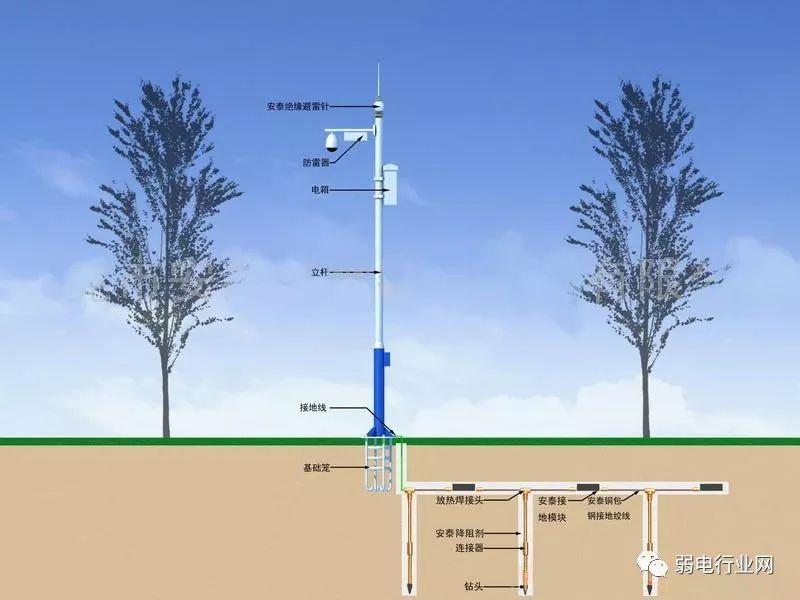

三、避雷
1、前端設備如攝像頭應置于接閃器（避雷針或其它接閃導體）有效保護范圍之內。當攝像機**架設時，避雷針*好距攝像機 3－4 米的距離。如有困難避雷針也可以架設在攝像機的支撐桿上，引下線可直接利用金屬桿本身或選用Φ8 的鍍鋅圓鋼。為防止電磁感應，沿桿引上攝像機的電源線和信號線應穿金屬管屏蔽。
2、為防止雷電波沿線路侵入前端設備，應在設備前的每條線路上加裝合適的避雷器，如電源線（AC220V 或 DC12V）、網線、控制線、開關線。
3、攝像機的電源一般使用AC220V 或 DC12V。攝像機由直流變壓器供電的，單相電源避雷器應串聯或并聯在直流變壓器前端，如直流電源傳輸距離大于 15 米，則攝像機端還應串接低壓直流避雷器。
4、 室外的前端設備應有良好的接地，接地電阻小于4Ω，高土壤電阻率地區可放寬至 <10Ω。

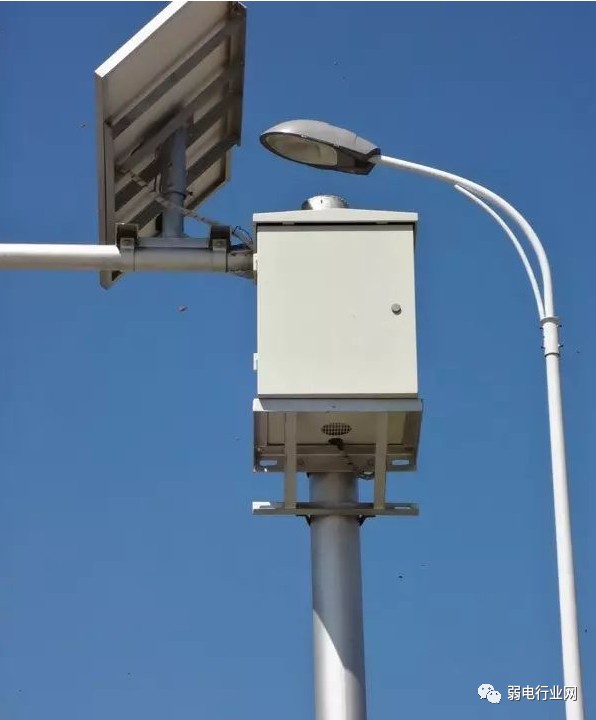

四、控制箱安裝
1、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100 mm以上時，必須設置手孔井。
2、手孔井的內圍尺寸要求為500(長)×500(寬)×600(深)MM，用礫石鋪層作為滲水用;手孔井四壁必須抹水泥沙漿。
3、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于1.2mm外表噴室外塑粉并做好防水防盜及散熱。
4、結構用鋼不得影響材料和機械*能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。
5、設計依據：設計風載：23m/s2，疲勞壽命：30年，按****標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。
五、制作要求
1、符合現行**標準的規定，并有合格證明文件。碳素鋼采用E43型焊條，焊條質量應符合**國標的規定，絕不使用焊芯生銹或受潮的焊條，以及帶銹的焊絲。焊接尺寸符合設計要求，焊縫金屬表面的焊波均勻，不得影響強度的裂紋、夾渣、焊瘤、燒穿、未溶合、弧坑和針狀氣孔，并且無褶皺和中斷等缺陷。焊縫區咬肉深度不允許超過0.5mm，累計總長不得超過焊縫總長的10%。焊縫寬度小于20mm，焊角余高為1.5mm~2.5mm，角焊縫的焊角高度應為6mm~8mm，焊角尺寸不允許小于設計尺寸。
2、防腐處理采用熱浸鋅，在進行防腐處理前，應對鋼構件進行有效的除銹，熱浸鋅厚度不小于85um，鋅層應均勻，用硫酸銅液作浸蝕試驗時，4次以上不露鐵，鋅層應與金屬本體結合牢固，經錘擊試驗，鋅層不剝離，不凸起。浸鋅完畢后應進行鈍化處理，并且48h鹽霧試驗合格。每100 m桿，其軸線測量的直線度誤差不超過0.5‰，桿全長直線誤差不超過1‰。

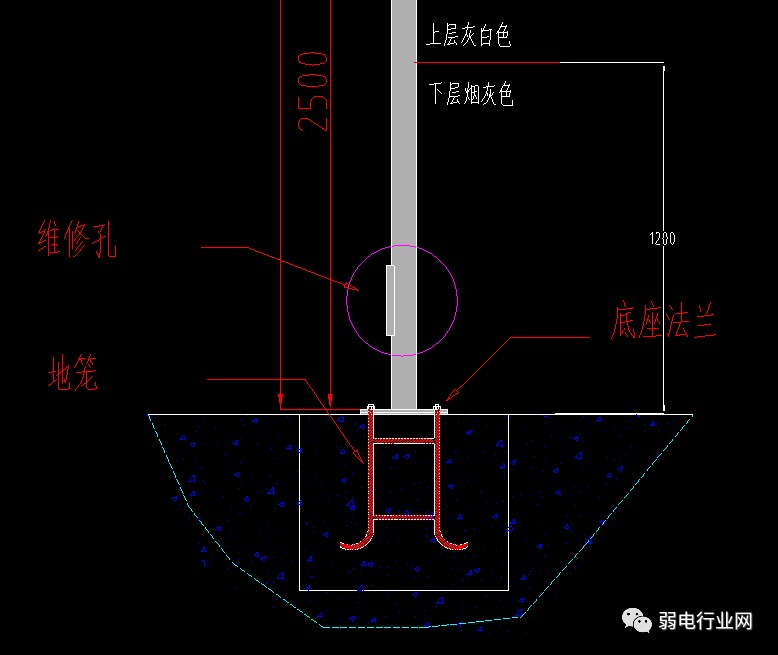

六、預埋件
1、基礎的鋼筋籠應臨時固定，同時確保鋼筋的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中;監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓;
2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞;基礎澆搗后，基礎面必須要高于地平面5MM～10MM；混凝土必須要養護一段時間，以確保混凝土能達到一定的安裝強度。
3、每一根金屬立桿都必須接地，其接地電阻小于4歐；各立桿基礎具體數據視現場施工需要為準。

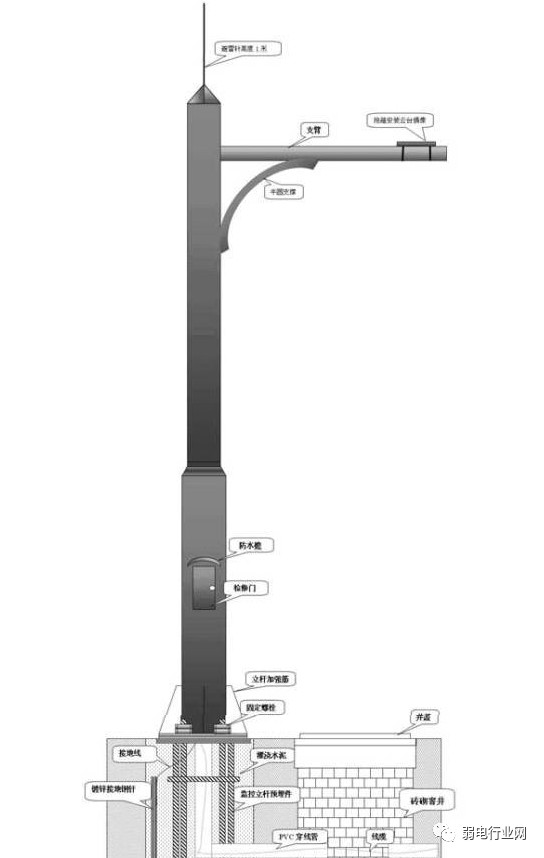

七、路口窨井
1、道路監控立桿一般只要求使用小規格窨井，為了設備安裝方便窨井宜設置在監控桿附近；當地下水位不高時，窨井井底只鋪礫石(沙子)墊層，以便雨天在窨井中積水滲入地下，但井壁下則須有混凝土基礎墊層，井壁粉水泥沙漿；當地下水位很高時，窨井井底加一層10CM的混凝土墊層，井壁和井底要粉刷防水沙漿;
2、凈尺寸500×500×600(長×寬×高)，采用Mu10磚M5水泥沙漿240厚砌筑，蓋板用Φ8@150雙向配置C20砼預制板厚為60厚，標高同人行道面或綠化帶，板面須光滑，按國標制作蓋板。各窨井土建具體數據視現場施工需要為準。
二、如何選擇合適的監控立桿
一、在選購監控立桿時，一般可以從三點考慮：
**，擁有優質的主桿。一般比較好的監控桿都是采用的優質的無縫鋼管制作而成的主桿。這樣的主桿可以擁有更強的抗壓能力。所以說大家在購買監控桿的時候一定要查看監控桿的主桿的制作材料。
第二，擁有較厚的管壁。一般比較好的監控桿都擁有厚度比較大的管壁，因為厚管壁可以讓監控桿具備更好的抗風能力和承壓能力。所以大家在購買監控桿的時候一定要對管壁厚度進行了解。
第三，擁有安裝方便的特點。一般比較好的監控桿都擁有安裝靈活的特點。因為只有操作比普通的監控桿更為簡單才能擁有更好的用戶體驗，從而具備更強的競爭力。
二、其次，根據要安裝的監控攝像頭，選擇合適的監控立桿。
合理選擇桿件，避免攝像機被遮擋在社會治安監控桿件的選擇上，根據不同攝像機類型，盡量選擇滿足達到*佳監控效果的桿件高度為宜：3.5-5.5米之間的高度都可作為選擇高度。
(1) 槍型攝像機桿件高度的選擇：針對槍型攝像機立桿的選擇，盡量選取高度相對較低的桿件類型，通常選擇高度為3.5-4.5米之間的立桿。
(2) 球型攝像機桿件高度的選擇：球型攝像機可以360度旋轉，且焦距可調，所有球形攝像機所選擇的桿件應盡可能的高，通常我們選擇4.5-5.5米之間的桿件類型。上述各種高度的桿件，應根據立桿位置與監控目標位置的距離和取景方向選擇合理的橫臂長度，避免橫臂過短不能拍攝到合適的監控內容。在有被遮擋的環境中，宜選擇1米或橫臂2米，以減少遮擋。
三、監控立桿安裝位置選擇
一、監控立桿點的選擇需綜合考慮環境因素：
1、立桿的位置距離監控目標區域*近距離不得小于5米， *遠距離不得大于50米，這樣才能保證監控畫面能包含更多的有價值信息。
2、原則上立桿的位置距離監控目標區域*近距離不得小于5米，*遠距離不得大于50米，這樣才能保證監控畫面能包含更多的有價值信息;
3、在附近有光源的地方，優先考慮利用光源。但要注意攝像機的安裝位置應在順光方向;
4、盡量避免安裝在有高反差的地方，如果必須安裝則考慮：
① 開啟曝光補償(效果不明顯);
②采用補光燈;
③將地下道的攝像機設置在出入口外面;
④設置在通道靠里一點。
5、立桿位置盡量避開綠化樹木或有其他遮擋物體，如果必須安裝則要考慮避開樹木或其他遮擋物的遮擋，還要為樹木以后的生長留下空間;
6、勘察時就要注意，盡量從**信號機，路燈配電箱，政府、較大的企業、事業單位(如：政府部門、公交公司，供水集團，醫院等)取電，便于協調，提高用電的穩定*。盡量避免小商業用戶取電，特別是民用用電。
7、安裝在道路一側的槍機，注意要逆向拍攝行人，非機動車道來往行人的臉部特征。
8、安裝在公交車站的攝像頭應盡量布置在車尾方向，避開車輛大燈，便于獲取上車人員。
